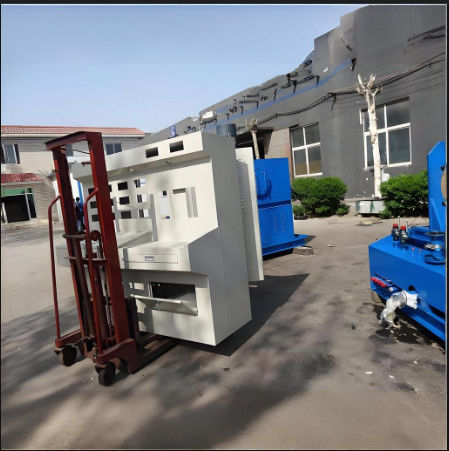

Máy kiểm tra bơm thủy lực công nghiệp hiệu suất cao cho công việc sửa chữa

 Máy thử bơm thủy lực / Máy thử động cơ

Động cơ điện: 75kw-160kw

Áp lực: 31,5Mpa - 42Mpa

Tốc độ: 0-1500 r/min

Siemens PLC

Máy in HP

Máy sưởi làm mát không khí

Hiển thị số các dữ liệu khác nhau


Giới thiệu ngắn

Bàn thử nghiệm toàn diện thủy lực là một thiết bị chuyên dụng được sử dụng để thử nghiệm và đánh giá các thành phần thủy lực trong các doanh nghiệp bảo trì.Hệ thống chọn các thành phần và phụ kiện thủy lực và điện chất lượng cao từ trong và ngoài nước, và có các đặc điểm cấu trúc nhỏ gọn, chất lượng đáng tin cậy, thiết kế hợp lý, vận hành và bảo trì dễ dàng,

Hệ thống thủy lực của băng nghiệm này áp dụng cấu trúc bể dầu đóng, cho phép nó hoạt động trong môi trường bụi.Cần chú ý đến việc thường xuyên làm sạch bụi trên thiết bị thủy lực trong khi sử dụng để đảm bảo hệ thống thủy lực có khả năng phân tán nhiệt tốt và độ sạch dầu..




Đặc điểm cấu trúc
Thiết bị này sử dụng động cơ điện làm hệ thống điều khiển cho toàn bộ băng ghế thử nghiệm và được trang bị hai đơn vị động cơ bơm dầu làm hệ thống cung cấp nhiên liệu phụ trợ cho băng ghế thử nghiệm.Bàn thử được chia thành bốn phần: nhóm van bể nhiên liệu đơn vị máy bơm điện; đơn vị thử nghiệm bơm; đơn vị thử nghiệm động cơ; đơn vị điều khiển.và dễ cài đặt.
Nó áp dụng thiết kế khối mạch dầu tích hợp, hệ thống có đặc điểm rò rỉ thấp, cấu trúc nhỏ gọn, dễ tháo rời và lắp ráp.
Vòng mạch dầu đầu ra được sắp xếp gọn gàng và rõ ràng, làm cho nó dễ dàng vận hành và lắp đặt.


Các thông số chính:
Sức mạnh: 160KW + 22KW + 2,2KW + 0,8KW + 0,8KW + 0,75 = 187KW
Áp suất tối đa: 35MP;
Dòng chảy hệ thống chính: 550L+550L
Tốc độ bơm thủy lực: 0-1500r/min
Cấu hình chức năng và các thông số của băng ghế thử nghiệm:
Chức năng: Thang thử toàn diện thủy lực có thể thử các thành phần sau:
Các thử nghiệm chính: máy bơm thủy lực đơn và đôi; máy bơm thủy lực mở và đóng; động cơ thủy lực trục tốc độ cao, v.v.
Chế độ lái: Điện động cơ có công suất 160kw; Tốc độ xoay 0-1500r/min
Phương pháp tải:
1) Áp suất bơm: van cứu trợ tỷ lệ áp suất tải từ xa kép tối đa 35Mpa
2) Động cơ tải: Động cơ tải (được sử dụng như một điều kiện hoạt động bơm tại thời điểm này) tải động cơ được thử nghiệm (chiếm mô-men xoắn, tốc độ, v.v. tại trục xoắn).
Phương pháp cung cấp dầu: Dòng dầu bơm dầu áp suất thấp: 350 L/min 0-3MPa và nguồn dầu tự làm sạch đều có sẵn;
Dầu phụ trợ phi công: 15L/min 0-4Mpa
Chế độ hiển thị:

Thiết bị và máy tính có thể hiển thị đồng thời:
1. Hiển thị kỹ thuật số của dòng chảy, nhiệt độ, tốc độ, và mô-men xoắn;
2Áp suất được hiển thị bằng một máy đo áp suất cơ học (máy tính đọc tín hiệu cảm biến áp suất);
Mức độ chất lỏng được hiển thị trực tiếp bằng đồng hồ đo độ;
3. Chặn bộ lọc được kích hoạt bởi báo động đèn đỏ;
4Tất cả dữ liệu được hiển thị trên màn hình LCD máy tính, bao gồm bảng dữ liệu và biểu đồ đường cong.
Làm sạch dầu:Xử lý dầu đi và đi từ bể nhiên liệu.
Một bộ lọc dầu bổ sung được cung cấp để thu hồi dầu trong bể dầu trên nền tảng tái chế.
Phương tiện làm việc: ISOVG32 # dầu thủy lực
Công suất bể nhiên liệu: 1500L, thực tế tiếp nhiên liệu 1300L
Bốn bộ vòm đa dụng và các khớp liên quan được kết nối bằng máy bơm, và một trục kết nối bán hoàn thành được sử dụng để xử lý tay áo trục kết nối.


Các mục được kiểm tra
Xét nghiệm kiểm tra dịch chuyển: Không có áp suất tải, đo dịch chuyển.
Xét nghiệm hiệu suất thể tích: đo hiệu suất thể tích trong điều kiện hoạt động định lượng.
Xét nghiệm quá tải: Độ di chuyển tối đa, tốc độ danh nghĩa,và áp suất định số của máy bơm thủy lực phải hoạt động ít hơn 1 phút ở mức 110% hoặc áp suất tối đa (tùy thuộc vào công suất của thành phần được thử nghiệm).
Sự rò rỉ bên ngoài: Trong thử nghiệm trên, kiểm tra tình trạng rò rỉ của phần niêm phong.
Độ chính xác thử nghiệm: (1) Áp lực: độ chính xác ± 0,1%, phạm vi đo 0-35Mpa
(2) Tốc độ dòng chảy: độ chính xác ± 0,5%, phạm vi đo 5-400L/min
(3) Tốc độ: độ chính xác ± 0,5%, phạm vi đo 0-2200r/min
(4) Nhiệt độ: độ chính xác ± 1 °C, phạm vi đo -20-100 °C
