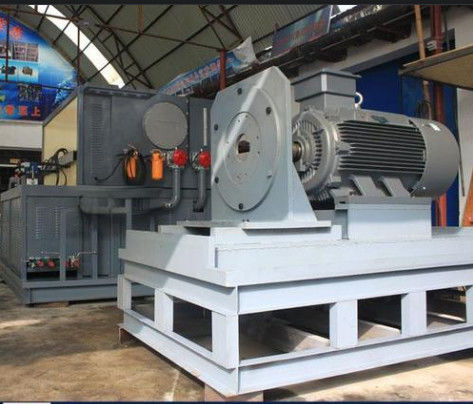

Thử nghiệm máy bơm thủy lực toàn diện với máy tính và báo cáo thử nghiệm in

Nhà sản xuất Máy kiểm tra máy bơm thủy lực toàn diện

75kw, 90kw, 110kw, 132kw, 160kw

với báo cáo thử nghiệm máy tính và in

để sửa chữa hoặc sản xuất máy bơm thủy lực/động cơ/thùng xi lanh,

1, Tổng quan

1.1 Thang thử toàn diện thủy lực là một thiết bị đặc biệt được sử dụng để thử nghiệm và đánh giá các thành phần thủy lực trong các doanh nghiệp bảo trì.Hệ thống chọn các thành phần và phụ kiện thủy lực và điện chất lượng cao trong nước và nước ngoàiNó có các đặc điểm của cấu trúc nhỏ gọn, chất lượng đáng tin cậy, thiết kế hợp lý, hoạt động và bảo trì dễ dàng.

1.2 Hệ thống thủy lực của giường thử nghiệm áp dụng cấu trúc bể dầu đóng, được phép hoạt động trong môi trường bụi,nhưng bụi trên thiết bị thủy lực nên được làm sạch thường xuyên khi sử dụng, để đảm bảo rằng hệ thống thủy lực có khả năng phân tán nhiệt tốt và độ sạch dầu.

2Các đặc điểm cấu trúc và chức năng

2. 1. tải từ xa bằng tay; màn hình máy tính; điều khiển tần số biến và tốc độ biến, đường cong thử nghiệm và in báo cáo.

2. 2 băng ghế thử nghiệm có thể kiểm tra máy bơm thủy lực, van thủy lực, động cơ thủy lực, van bơm thủy lực, rò rỉ bên trong xi lanh, đặc điểm đường cong, kiểm tra điều khiển, vv

2. 3. Định nghĩa của khối vòng dầu tích hợp làm cho hệ thống có các đặc điểm của ít rò rỉ, cấu trúc nhỏ gọn, dễ dàng tháo rời và lắp ráp.

2. 4. vòng dầu đầu ra được sắp xếp trật tự và rõ ràng, dễ vận hành và lắp đặt.

2Bàn thử nghiệm được chia thành ba phần: trạm bơm chính, nền tảng điều khiển động cơ điện và băng kiểm soát.

3,Các thông số chính:

Tên thiết bị: băng kiểm tra toàn diện thủy lực yst-400w

3. 1 chỉ số kỹ thuật chính:r 160kW+ 22KW + 7.5kW + 0.75 = 190kw

0.5-45mpa

Dòng chảy hệ thống chính: 500L + 500L;

Áp suất hệ thống chính: 450bar

Dòng chảy của 0,5-30mpa hệ thống điều khiển áp suất cao là 16L / phút; áp suất tối đa 35bar

Dòng chảy dầu trở lại là 0-100L, và áp suất dầu trở lại là 0.3MPa

Tốc độ thử nghiệm của máy bơm thủy lực: 0 - 2200r / min

Dòng dầu trở lại: 100L

TlàCác mục:

1,DKiểm tra vị trí:thử nghiệm áp suất không tải, thử nghiệm dịch chuyển

2,Kiểm trahiệu suất khối lượng: hiệu suất khối lượng trong điều kiện hoạt động định danh,

3.Otải tt: Độ dịch chuyển tối đa của máy bơm hoặc động cơ thủy lực (tốc độ cao), tốc độ danh nghĩa, hoạt động dưới 1 phút dưới áp suất định lượng 110% hoặc dưới áp suất tối đa

4.EXtên ngoàiRác thải thử nghiệm:, Kiểm tra rò rỉ của các bộ phận niêm phong trong các thử nghiệm trên

5.Xét nghiệm phụ trợcho bình dầu thủy lực, động cơ thủy lực tốc độ thấp và van
