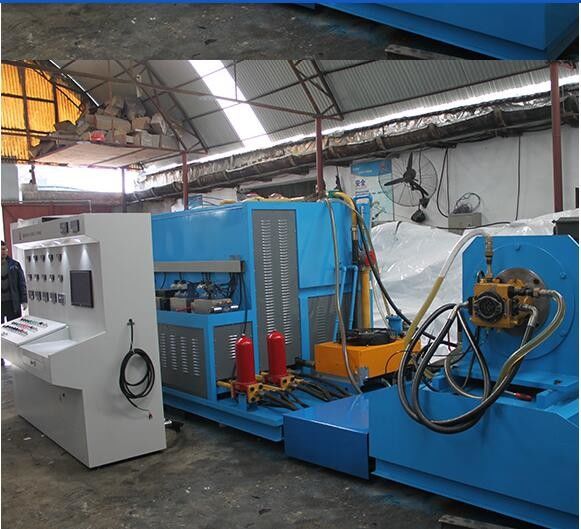

Thiết bị thử nghiệm máy bơm thủy lực đáng tin cậy để sửa chữa máy xây dựng



Phòng thử máy bơm thủy lực / động cơ đầy đủ chức năng

Giới thiệu ngắn

Bàn thử nghiệm toàn diện thủy lực là một thiết bị chuyên dụng được sử dụng để thử nghiệm và đánh giá các thành phần thủy lực trong các doanh nghiệp bảo trì.Hệ thống chọn các thành phần và phụ kiện thủy lực và điện chất lượng cao từ trong và ngoài nước, và có các đặc điểm cấu trúc nhỏ gọn, chất lượng đáng tin cậy, thiết kế hợp lý, vận hành và bảo trì dễ dàng,

Hệ thống thủy lực của băng nghiệm này áp dụng cấu trúc bể dầu đóng, cho phép nó hoạt động trong môi trường bụi.Cần chú ý đến việc thường xuyên làm sạch bụi trên thiết bị thủy lực trong khi sử dụng để đảm bảo hệ thống thủy lực có khả năng phân tán nhiệt tốt và độ sạch dầu..




Đặc điểm cấu trúc
Thiết bị này sử dụng động cơ điện làm hệ thống điều khiển cho toàn bộ băng ghế thử nghiệm và được trang bị hai đơn vị động cơ bơm dầu làm hệ thống cung cấp nhiên liệu phụ trợ cho băng ghế thử nghiệm.Bàn thử được chia thành bốn phần: nhóm van bể nhiên liệu đơn vị máy bơm điện; đơn vị thử nghiệm bơm; đơn vị thử nghiệm động cơ; đơn vị điều khiển.và dễ cài đặt.
Nó áp dụng thiết kế khối mạch dầu tích hợp, hệ thống có đặc điểm rò rỉ thấp, cấu trúc nhỏ gọn, dễ tháo rời và lắp ráp.
Vòng mạch dầu đầu ra được sắp xếp gọn gàng và rõ ràng, giúp dễ dàng vận hành và lắp đặt.


Các thông số chính:
Sức mạnh: 160KW + 22KW + 2,2KW + 0,8KW + 0,8KW + 0,75 = 187KW
Áp suất tối đa: 35MP;
Dòng chảy hệ thống chính: 550L+550L
Tốc độ bơm thủy lực: 0-1500r/min
Cấu hình chức năng và các thông số của băng ghế thử nghiệm:
Chức năng: Thang thử toàn diện thủy lực có thể thử các thành phần sau:
Các thử nghiệm chính: máy bơm thủy lực đơn và đôi; máy bơm thủy lực mở và đóng; động cơ thủy lực trục tốc độ cao, v.v.
Chế độ lái: Điện động cơ có công suất 160kw; Tốc độ xoay 0-1500r/min
Phương pháp tải:
1) Áp suất bơm: van cứu trợ tỷ lệ áp suất tải từ xa kép tối đa 35Mpa
2) Động cơ tải: Động cơ tải (được sử dụng như một điều kiện hoạt động bơm tại thời điểm này) tải động cơ được thử nghiệm (chiếm mô-men xoắn, tốc độ, v.v. tại trục xoắn).
Phương pháp cung cấp dầu: Dòng dầu bơm dầu áp suất thấp: 350 L/min 0-3MPa và nguồn dầu tự làm sạch đều có sẵn;
Dầu phụ trợ phi công: 15L/min 0-4Mpa
Chế độ hiển thị:

Thiết bị và máy tính có thể hiển thị đồng thời:
1. Hiển thị kỹ thuật số của dòng chảy, nhiệt độ, tốc độ, và mô-men xoắn;
2Áp suất được hiển thị bằng một máy đo áp suất cơ học (máy tính đọc tín hiệu cảm biến áp suất);
Mức độ chất lỏng được hiển thị trực tiếp bằng đồng hồ đo độ;
3. Chặn bộ lọc được kích hoạt bởi báo động đèn đỏ;
4Tất cả dữ liệu được hiển thị trên màn hình LCD máy tính, bao gồm bảng dữ liệu và biểu đồ đường cong.
Làm sạch dầu:Xử lý dầu đi và đi từ bể nhiên liệu.
Một bộ lọc dầu bổ sung được cung cấp để thu hồi dầu trong bể dầu trên nền tảng tái chế.
Phương tiện làm việc: ISOVG32 # dầu thủy lực
Công suất bể nhiên liệu: 1500L, thực tế tiếp nhiên liệu 1300L
Bốn bộ vòm đa dụng và các khớp liên quan được kết nối bằng máy bơm, và một trục kết nối bán hoàn thành được sử dụng để xử lý tay áo trục kết nối.


Các mục được kiểm tra
Xét nghiệm kiểm tra dịch chuyển: Không có áp suất tải, đo dịch chuyển.
Xét nghiệm hiệu suất thể tích: đo hiệu suất thể tích trong điều kiện hoạt động định lượng.
Xét nghiệm quá tải: Độ di chuyển tối đa, tốc độ danh nghĩa,và áp suất định số của máy bơm thủy lực phải hoạt động ít hơn 1 phút ở mức 110% hoặc áp suất tối đa (tùy thuộc vào công suất của thành phần được thử nghiệm).
Sự rò rỉ bên ngoài: Trong thử nghiệm trên, kiểm tra tình trạng rò rỉ của phần niêm phong.
Độ chính xác thử nghiệm: (1) Áp lực: độ chính xác ± 0,1%, phạm vi đo 0-35Mpa
(2) Tốc độ dòng chảy: độ chính xác ± 0,5%, phạm vi đo 5-400L/min
(3) Tốc độ: độ chính xác ± 0,5%, phạm vi đo 0-2200r/min
(4) Nhiệt độ: độ chính xác ± 1 °C, phạm vi đo -20-100 °C



Phương pháp thử nghiệm
Thử nghiệm bơm thủy lực: Động cơ chủ động thúc đẩy bộ lọc bơm được thử nghiệm để lấy môi trường từ bể dầu thủy lực để hoàn thành hoạt động.Trọng lượng áp suất được tăng hoặc giảm thông qua van cứu trợ theo tỷ lệ tại cổng dầu làm việc của máy bơm được thử nghiệm. (bơm mạch đóng yêu cầu bơm cung cấp dầu phụ trợ được bật)
Xét nghiệm động cơ thủy lực trục tốc độ cao: Thực hiện thử nghiệm tình trạng bơm với cùng một bơm (bơm cung cấp dầu phụ trợ phải được bật)
Động cơ thủy lực tốc độ cao với chức năng van cân bằng: Động cơ được thử nghiệm được thử nghiệm tải cuối trục bởi động cơ tải (được sử dụng làm điều kiện hoạt động của máy bơm tại thời điểm này).


Dữ liệu khác
Tốc độ lưu lượng tối đa của hệ thống là ≤ 550L/min * hai kênh
Tốc độ lưu lượng tối đa của hệ thống hỗ trợ áp suất thấp là ≤ 350L/min, và áp suất tối đa của hệ thống hỗ trợ áp suất thấp là ≤ 350L/min.

hệ thống hỗ trợ áp suất thấp là 0,6-3Mpa.

Tốc độ lưu lượng tối đa của hệ thống thử nghiệm là ≤ 15L/min và áp suất tối đa của hệ thống hỗ trợ thử nghiệm là 0-4Mpa.

Phạm vi nhiệt độ môi trường hoạt động của thiết bị: -10-60 °C

Nhu cầu điện năng thiết bị: AC380V 400A

Nguồn cung cấp điện cho cảm biến và điều khiển: DC24V

Máy tính tự động tạo ra các báo cáo thử nghiệm, biểu đồ đường cong, thu thập dữ liệu và in ra.

Chế độ hiển thị: hiển thị kỹ thuật số tốc độ, dòng chảy, nhiệt độ và mô-men xoắn.

Các thành phần được thử nghiệm: chủ yếu thử nghiệm bơm thủy lực mở, bơm mở kép, bơm đóng, động cơ thủy lực tốc độ cao, v.v.

Chuyển theo chiều kim đồng hồ, quay ngược chiều kim đồng hồ; Có thể được thử nghiệm

Lắp đặt một chiếc xe lọc dầu để thu hồi dầu rò rỉ.

Cấu hình chính
1 động cơ điện 160kw 1 bộ
2 lò sưởi 450L/Min 2 đơn vị
3 động cơ phụ trợ 22kw 1 bộ
4 động cơ điện 2,2kw 1 bộ
5 tủ phân phối 187kw 1 bộ
6 xe lọc dầu 0,75kw (LUC/40) 1 bộ
7 van tràn, 5 van tràn chính, 5 van tràn từ xa, tổng cộng 10 van
Bảng van một chiều 8 bộ và van ống 8 bộ
9 van hướng, 2 bộ
10 bộ lọc dầu, 2 bộ
11 bộ lọc hút dầu 2 miếng
12 bộ lọc không khí 1 miếng
13 Máy đo mức độ chất lỏng YWZ/400T 1 miếng
14 khối tích hợp Shandong Huayi thủy lực 4 mảnh
15 bể nhiên liệu và đường ống phụ kiện, Shandong Huayi Hydraulic 1 bộ
16 cảm biến dòng chảy, 50, 25, tổng cộng 3 bộ
17 thiết bị hiển thị kỹ thuật số, 6 chiếc
Một bộ chuyển đổi tần số 180 kW
19 máy bơm thủy lực 45V75A C310, tổng cộng 2 đơn vị
20 động cơ tải tốc độ cao A2FM250 1 bộ
21 van hút dầu, 2 bộ
Một bộ 22 ống dẫn thủy lực
Một đồng hồ mô-men xoắn 23
24 cảm biến nhiệt độ PT100 1
Bộ cảm biến tốc độ 25 NJK 1
26 cảm biến áp suất, 3 bộ
27Siemens PLC 1 đơn vị
28 máy đo áp suất cơ học, 6 chiếc
29 Các bộ phận điện bao gồm các bộ tiếp xúc, rơle, công tắc không khí, biến áp, nguồn điện chuyển đổi, vv
30 module Siemens (4 đầu vào tương tự) 3 đơn vị
31 máy tính công nghiệp 1 đơn vị
32 bộ biến áp dòng, mỗi bộ biến áp 1 voltmeter
Máy in 33 HP 1 đơn vị
34 thiết bị chiếu sáng, 4 đèn
35 màn hình 1 đơn vị
