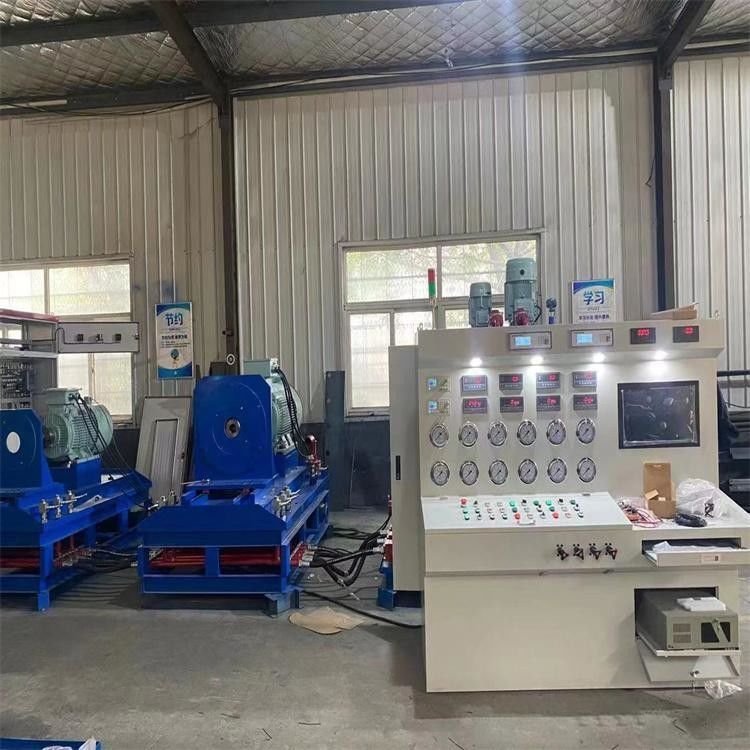

Dễ sử dụng Thiết bị thử nghiệm máy bơm thủy lực công nghiệp 31Mpa -42Mpa

Bàn thử máy bơm thủy lực / động cơ

Giới thiệu ngắn

Bàn thử nghiệm toàn diện thủy lực là một thiết bị chuyên dụng được sử dụng để thử nghiệm và đánh giá các thành phần thủy lực trong các doanh nghiệp bảo trì.Hệ thống chọn các thành phần và phụ kiện thủy lực và điện chất lượng cao từ trong và ngoài nước, và có các đặc điểm cấu trúc nhỏ gọn, chất lượng đáng tin cậy, thiết kế hợp lý, vận hành và bảo trì dễ dàng,

Hệ thống thủy lực của băng nghiệm này áp dụng cấu trúc bể dầu đóng, cho phép nó hoạt động trong môi trường bụi.Cần chú ý đến việc thường xuyên làm sạch bụi trên thiết bị thủy lực trong khi sử dụng để đảm bảo hệ thống thủy lực có khả năng phân tán nhiệt tốt và độ sạch dầu..

Đặc điểm cấu trúc

Thiết bị này sử dụng động cơ điện làm hệ thống điều khiển cho toàn bộ băng ghế thử nghiệm và được trang bị hai đơn vị động cơ bơm dầu làm hệ thống cung cấp nhiên liệu phụ trợ cho băng ghế thử nghiệm.Bàn thử được chia thành bốn phần: nhóm van bể nhiên liệu đơn vị máy bơm điện; đơn vị thử nghiệm bơm; đơn vị thử nghiệm động cơ; đơn vị điều khiển.và dễ cài đặt.
Nó áp dụng thiết kế khối mạch dầu tích hợp, hệ thống có đặc điểm rò rỉ thấp, cấu trúc nhỏ gọn, dễ tháo rời và lắp ráp.
Vòng mạch dầu đầu ra được sắp xếp gọn gàng và rõ ràng, giúp dễ dàng vận hành và lắp đặt.


Các thông số chính:

Năng lượng: 160KW + 22KW + 2,2KW + 0,8KW + 0,8KW + 0.75
Áp suất tối đa: 35MP;
Dòng chảy hệ thống chính: 550L+550L
Tốc độ bơm thủy lực: 0-1500r/min
Cấu hình chức năng và các thông số của băng ghế thử nghiệm:
Chức năng: Thang thử toàn diện thủy lực có thể thử các thành phần sau:
Các thử nghiệm chính: máy bơm thủy lực đơn và đôi; máy bơm thủy lực mở và đóng; động cơ thủy lực trục tốc độ cao, v.v.
Chế độ lái: Điện động cơ có công suất 160kw; Tốc độ xoay 0-1500r/min

Các mục được kiểm tra
Xét nghiệm kiểm tra dịch chuyển: Không có áp suất tải, đo dịch chuyển.
Xét nghiệm hiệu suất thể tích: đo hiệu suất thể tích trong điều kiện hoạt động định lượng.
Xét nghiệm quá tải: Độ di chuyển tối đa, tốc độ danh nghĩa,và áp suất định số của máy bơm thủy lực phải hoạt động ít hơn 1 phút ở mức 110% hoặc áp suất tối đa (tùy thuộc vào công suất của thành phần được thử nghiệm).
Sự rò rỉ bên ngoài: Trong thử nghiệm trên, kiểm tra tình trạng rò rỉ của phần niêm phong.
Độ chính xác thử nghiệm: (1) Áp lực: độ chính xác ± 0,1%, phạm vi đo 0-35Mpa
(2) Tốc độ dòng chảy: độ chính xác ± 0,5%, phạm vi đo 5-400L/min
(3) Tốc độ: độ chính xác ± 0,5%, phạm vi đo 0-2200r/min
(4) Nhiệt độ: độ chính xác ± 1 °C, phạm vi đo -20-100 °C
