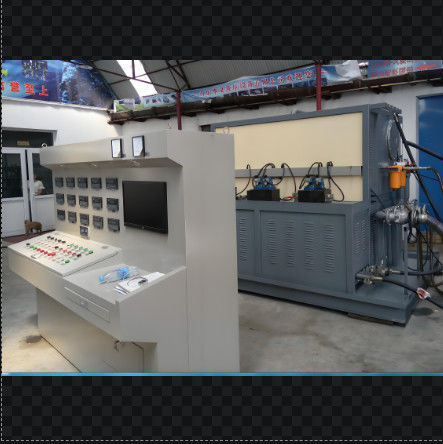

Đứng thử động cơ thủy lực kỹ thuật số tiết kiệm năng lượng được máy tính hóa

Thang thử máy bơm thủy lực

Thông số kỹ thuật

I. Yêu cầu chức năng: Có khả năng thử nghiệm chủ yếu các máy bơm thủy lực (bơm mở, máy bơm đóng, máy bơm mở đôi) và động cơ tốc độ cao.động cơ thủy lực tốc độ thấp có thể được thử nghiệm một cách đơn giản.

Máy tính trên băng nghiệm thu thập và ghi lại dữ liệu thử nghiệm của máy bơm thủy lực và động cơ thủy lực, sau đó hình thành đường cong hiển thị và in báo cáo thử nghiệm.

II.
Các mục thử nghiệm:

1. Thử nghiệm dịch chuyển: bao gồm thử nghiệm áp suất không tải và thử nghiệm dịch chuyển.
2Kiểm tra hiệu quả khối lượng: đo hiệu quả khối lượng trong điều kiện hoạt động định lượng.
3. Thử nghiệm quá tải: liên quan đến dịch chuyển tối đa của máy bơm hoặc động cơ thủy lực (ở tốc độ cao), tốc độ danh nghĩa và chạy trong 1 phút hoặc ít hơn dưới áp suất định số hoặc áp suất tối đa.
4. Kiểm tra rò rỉ bên ngoài: Trong thử nghiệm trên, kiểm tra rò rỉ của các bộ phận niêm phong.
5Giúp kiểm tra van thủy lực, xi lanh thủy lực, v.v.

III. Chức năng và tham số của băng ghế thử nghiệm

1Chế độ lái xe: Đi bằng động cơ điện, 160kW + 5.5kW + 5.5kW + 0.75kW + 0.75kW + 0.75kW
2Chế độ điều chỉnh tốc độ: Điều khiển bởi bộ chuyển đổi tần số, 100 - 3000r/min.
3Chế độ nạp: Nạp ba chiều, thông qua van cứu trợ thủ công, 38Mpa + 38Mpa + 31.5MPa.
4. Dầu cung cấp từ băng ghế thử nghiệm đến máy bơm được thử nghiệm: cả tự khởi động và ép buộc.
5. Những gì có thể được thử nghiệm? Bàn thử nghiệm chủ yếu kiểm tra máy bơm thủy lực mở, máy bơm mở song song, máy bơm đóng và động cơ thủy lực tốc độ cao.nó thực hiện các thử nghiệm phụ trợ trên van thủy lực và xi lanh thủy lực, vv
6Bàn thử nghiệm có khả năng kiểm tra cả các máy bơm xoay theo chiều kim đồng hồ và ngược chiều kim đồng hồ.
7Bàn thử nghiệm có thể tạo và in báo cáo thử nghiệm.
8Bàn thử nghiệm được trang bị thiết bị lọc để thu hồi dầu rò rỉ.
9. Khối chứa dầu: 1200L
10Dầu vào và dầu ra được lọc với một chức năng báo động.
11Phương pháp làm mát: Máy lạnh bằng không khí
12Dòng chảy tối đa của hệ thống: ≤ 380L/min + 380L/min + 150L/min
13Dòng chảy tối đa của hệ thống hỗ trợ áp suất thấp: ≤ 70L/min. Áp suất của hệ thống hỗ trợ áp suất thấp: 3Mpa
14Dòng chảy tối đa của hệ thống hỗ trợ áp suất cao: ≤ 15L/min.
15Hệ thống hướng dẫn: 2 bơm và 4 cách
