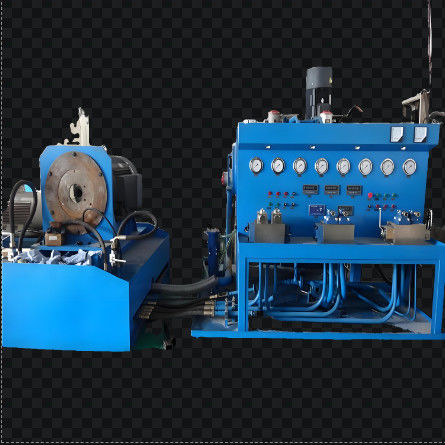

Hệ thống thử nghiệm thủy lực chuyên biệt cho máy bơm và động cơ

Mô tả chi tiết của băng kiểm tra máy bơm thủy lực

75kw, 90kw, 110kw, 132kw, 160kw

31Mpa, 42Mpa với máy tính Khả năng in báo cáo thử nghiệm và đường cong thử nghiệm

Bàn thử bơm thủy lực là một thiết bị chuyên dụng được thiết kế để đánh giá hiệu suất và độ tin cậy của bơm thủy lực trong điều kiện được kiểm soát.kỹ sư bảo trìDưới đây là mô tả chi tiết về băng thử bơm thủy lực và các thành phần khác nhau của nó.

Thang thử bơm thủy lực là một hệ thống toàn diện mô phỏng các ứng dụng thực tế để thử nghiệm bơm thủy lực trong nhiều kịch bản hoạt động.Nó bao gồm một số thành phần chính, bao gồm động cơ truyền động, máy bơm được thử nghiệm, bảng điều khiển, hệ thống lọc và thiết bị thu thập dữ liệu.

Các thành phần chính của băng kiểm tra máy bơm thủy lực
1. Động cơ truyền động: Động cơ truyền động là trái tim của băng ghế thử nghiệm, cung cấp sức mạnh cần thiết để vận hành máy bơm thủy lực đang được thử nghiệm. Nó có thể là một động cơ điện hoặc một động cơ thủy lực,cung cấp một loạt các điều chỉnh tốc độ thường từ 0 đến 3000 vòng / phút.

2. Máy bơm được thử nghiệm: Bàn thử nghiệm được thiết kế để chứa các loại máy bơm thủy lực khác nhau, chẳng hạn như máy bơm cối ép, máy bơm bánh răng, máy bơm ván và động cơ cối ép.Máy bơm được gắn chắc chắn trên băng ghế thử nghiệm, cho phép cài đặt và tháo rời dễ dàng.

3. Bảng điều khiển: Bảng điều khiển phục vụ như là đơn vị điều khiển trung tâm cho băng ghế thử nghiệm. Nó có giao diện dễ sử dụng với các nút, công tắc và màn hình hiển thị.Bảng điều khiển cho phép các nhà khai thác điều chỉnh tốc độ động cơ, thiết lập giới hạn áp suất, và theo dõi quá trình thử nghiệm trong thời gian thực

.
4Hệ thống lọc: Một hệ thống lọc hiệu quả là rất quan trọng để duy trì sự sạch sẽ của chất lỏng thủy lực trong quá trình thử nghiệm.

bao gồm bộ lọc áp suất, bộ lọc quay trở lại và máy lọc hút, với độ chính xác lọc đến 20 μm hoặc tốt hơn.

5Thiết bị thu thập dữ liệu: Bàn thử nghiệm được trang bị cảm biến chính xác cao và hệ thống thu thập dữ liệu máy tính để ghi lại và phân tích dữ liệu thử nghiệm.,nhiệt độ, và tiêu thụ điện được theo dõi và ghi lại.

Đặc điểm và chức năng của băng kiểm tra máy bơm thủy lực

- Kiểm soát tốc độ biến đổi: Bàn thử nghiệm cho phép điều chỉnh tốc độ không bước của động cơ truyền động, cho phép người vận hành mô phỏng các điều kiện hoạt động khác nhau cho máy bơm.

- Phạm vi áp suất rộng: Bàn thử nghiệm có thể hoạt động trong phạm vi áp suất rộng, thường từ 31 đến 42 MPa, để phù hợp với các ứng dụng bơm khác nhau.

- đo lường chính xác cao: Việc bao gồm các đồng hồ và thước đo kỹ thuật số đảm bảo đo lường chính xác và đáng tin cậy các thông số thử nghiệm.

- Hoạt động máy tính: Hệ thống máy tính tích hợp tạo điều kiện phân tích dữ liệu tiên tiến, tạo ra các báo cáo chi tiết và cung cấp theo dõi kết quả thử nghiệm trong thời gian thực.

- Chứng nhận an toàn: Bàn thử nghiệm được chứng nhận CE, đảm bảo tuân thủ các tiêu chuẩn an toàn và hiệu suất châu Âu.
Kết luận

Bàn thử bơm thủy lực là một công cụ không thể thiếu để đánh giá hiệu suất, độ tin cậy và hiệu quả của bơm thủy lực.và các tùy chọn thử nghiệm toàn diện làm cho nó trở thành một thiết bị thiết yếu cho các nhà sản xuất thiết bị thủy lựcBằng cách mô phỏng các điều kiện thực tế, băng nghiệm giúp đảm bảo rằng máy bơm thủy lực đáp ứng các tiêu chuẩn chất lượng và hiệu suất cao nhất.

Yêu cầu chức năng: Có sẵnchủ yếu là bơm thủy lực thử nghiệm (bơm mở, đóng, bơm mở đôi), động cơ tốc độ cao

Bàn thử nghiệm cũng làm các thử nghiệm phụ trợ cho xi lanh dầu thủy lực, động cơ thủy lực tốc độ thấp và van

Động cơ tốc độ caophải được thử nghiệm theo phương pháp thử nghiệm máy bơm.

Động cơ tốc độ thấpđược thử nghiệm theo phương pháp đơn giản. gắn một máy bơm trên bàn thử nghiệm. máy bơm được kết nối với động cơ điện 90KW.sau đó để cho máy bơm điều khiển động cơ thủy lực tốc độ thấp.

Để biết thêm thông tin, vui lòng liên hệ với tôi.
