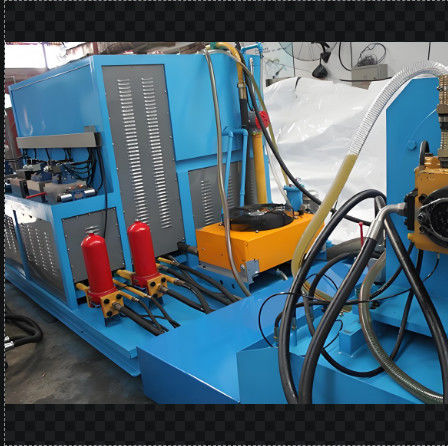

Máy thử máy bơm thủy lực kỹ thuật số 160kw với máy tính

Máy bơm thủy lực / Bàn thử động cơ, để sửa chữa máy bơm hoặc động cơ

Các vật liệu thử nghiệm

1,DKiểm tra vị trí:thử nghiệm áp suất không tải, thử nghiệm dịch chuyển

2,Kiểm trahiệu suất khối lượng: hiệu suất khối lượng trong điều kiện hoạt động định danh,

3.Otải tt: Di chuyển tối đa của máy bơm hoặc động cơ thủy lực (tốc độ cao), tốc độ danh nghĩa, chạy trong 1 phút hoặc ít hơn dưới áp suất định danh hoặc dưới áp suất tối đa

4.EXtên ngoàiRác thải thử nghiệm: trong thử nghiệm trên, kiểm tra rò rỉ của các bộ phận niêm phong.

Đặc điểm cấu trúc:

1. Toàn bộ băng kiểm tra được điều khiển bởi một động cơ điện. Bàn kiểm tra này có thể được phân loại thành ba phần: nền tảng động cơ điện, nền tảng bể dầu và tủ điều khiển.Cấu trúc có kích thước nhỏ, trọng lượng nhẹ, bố trí nhỏ gọn và dễ cài đặt, trong số các đặc điểm khác.

2Nó áp dụng thiết kế của một khối tích hợp thủy lực, đảm bảo ít rò rỉ, một cấu trúc nhỏ gọn, và dễ dàng lắp ráp và tháo rời.

3Các ống dẫn dầu đầu ra được sắp xếp một cách có trật tự, trình bày một bố trí rõ ràng và tạo điều kiện thuận lợi cho hoạt động và lắp đặt.

Các thông số chính:

1- Kích thước và các thông số chính:
Trọng lượng: 3 tấn

Dimension bên ngoài:
Nền tảng lái xe: 1400 * 2100 * 1600mm

Lưu trữ dầu chính và bàn điều khiển van: 2700 * 2050 * 2030mm

Sức mạnh lái: 110KW

Động cơ phụ trợ: 22KW. Máy bơm cung cấp dầu áp suất thấp là một máy bơm, 45V - 75A

Động cơ phụ trợ: 22KW. Máy bơm cung cấp dầu áp suất cao là A2F23/31

Dòng chảy tối đa: 500L + 500L

2Cấu hình chính và các thông số của băng ghế thử nghiệm:

Chế độ lái xe: Bằng động cơ điện

Tốc độ: Động cơ 4 cực, 0 - 3000r/min (Được khuyến cáo sử dụng dưới 2300r/min)

Chế độ tải: Phiên bản máy tính; cả chế độ thủ công và tự động cho áp suất tải

Phương thức cung cấp dầu: tự hấp thụ và bằng sức mạnh

Chế độ hiển thị: Đồng hồ kỹ thuật số và màn hình máy tính

Chế độ hoạt động: Hướng tay và tự động

3- Phương tiện làm việc: ISOVG46 dầu thủy lực

4- Khối chứa dầu: được thiết kế 1250 L, 1200 L trong thực tế

5Yêu cầu về độ sạch của dầu: GB/T14039 19/16 (thể loại NAS10)

Chế độ cấp dầu:

Lượng dầu bơm dầu áp suất thấp: 70 L/min 0-3MPa

Cung cấp dầu tự khởi động

Máy bơm dầu phụ trợ áp suất cao: 18L/min 0-31,5Mpa

Dầu phụ trợ bơm thử nghiệm: 15L/min 0-4Mpa

2# Dầu phụ trợ bơm thử nghiệm: 15L/min 0-4Mpa

Chế độ hiển thị:

1. bằng đồng hồ và máy tính;

• Dòng chảy, nhiệt độ và tốc độ được hiển thị bằng chữ số;
• Áp suất được hiển thị bằng đồng hồ và máy tính đọc tín hiệu được gửi bởi cảm biến áp suất;
• Mức dầu được hiển thị trực tiếp bằng đồng hồ đo nồng độ chất lỏng
• Chặn bộ lọc được báo động bởi đèn đỏ và buzzer

Hướng dẫn cài đặt:

1. Khi đến với hệ thống thủy lực này, kiểm tra xem mọi thứ có đáp ứng các yêu cầu không. Xác định xem băng kiểm tra có tuân thủ yêu cầu thiết kế và nếu có bất kỳ thiệt hại nào không.liên hệ trực tiếp với nhà sản xuất.
2. Khi lắp đặt mỗi bộ phận của hệ thống thủy lực,đảm bảo rằng nắp hoặc bọc của mỗi cổng dầu bên ngoài không rơi ra trước khi kết nối ống cho thiết bị này để tránh bất kỳ ô nhiễm của hệ thống thủy lực.
3Sau khi vận chuyển hệ thống thủy lực này đến vị trí lắp đặt, hãy cố định nó chắc chắn để tránh bất kỳ tác động nào đến hiệu suất của hệ thống.
4Một khi mỗi bộ phận của hệ thống thủy lực này ở vị trí chính xác, kết nối các ống dẫn cho hệ thống thủy lực theo bản vẽ hoạt động thủy lực.
5Trong quá trình kết nối, không bỏ qua hoặc làm hỏng bất kỳ con dấu.
6. Sau khi hoàn thành cài đặt, xin vui lòng kết nối điện.
