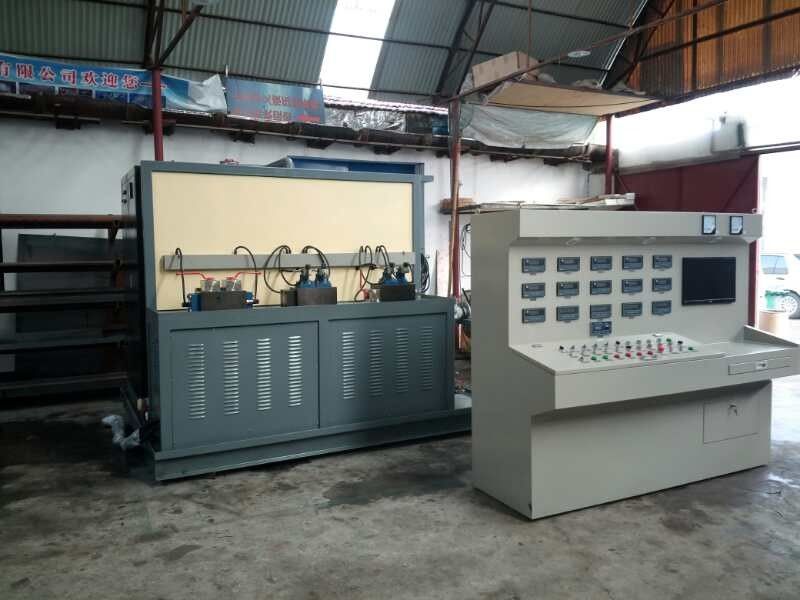

Bàn thử nghiệm thủy lực tiên tiến cho các giải pháp thử nghiệm toàn diện

Bàn thử bơm thủy lực để sửa chữa máy đào

với máy tính và SIEMENS PLC

Thang thử này áp dụng cấu trúc bể dầu đóng, cho phép làm việc trong môi trường bụi, nhưng người dùng nên chú ý đến việc làm sạch bụi thường xuyên trên băng thử,để đảm bảo phân tán nhiệt tốt của hệ thống thủy lực và độ sạch của dầu.

YST 500 là một băng ghế thử nghiệm chuyên nghiệp toàn diện, được thiết kế để thử nghiệm máy bơm / động cơ thủy lực cũng như thử nghiệm máy bơm pr sửa chữa.YST 500 chọn các thành phần và phụ kiện thủy lực chất lượng cao trong nước và nước ngoài, vì vậy nó có những lợi thế của cấu trúc nhỏ gọn, chất lượng đáng tin cậy, thiết kế hợp lý,Dễ dàng vận hành và bảo trì và các đặc điểm khác/ Nó phù hợp với tiêu chuẩn GB3766-88 của Trung Quốc "hệ thống thủy lực của các điều kiện kỹ thuật chung" , trong đó mọi yêu cầu thử nghiệm có thể được đáp ứng bởi YST 500/

Các thông số chính

• Kích thước và các thông số chính

Trọng lượng: 3 tấn

Kích thước bên ngoài:

Nền tảng lái xe: 1400*2100*1600mm

Lưu trữ dầu chính và bàn điều khiển van: 2700*2050*2030mm

Sức mạnh động cơ: 110KW

Động cơ phụ trợ: 22KW áp suất thấp bơm cung cấp dầu là máy bơm, 45V-75A

Động cơ phụ trợ: 22KW, bơm cung cấp dầu áp suất cao là A2F23/31

Dòng chảy tối đa: 500L+500L

2. cấu hình chính và các thông số của băng ghế thử nghiệm

Chế độ lái xe: bằng động cơ điện

Tốc độ: Động cơ 4 cực, 0~3000r/min (sử dụng dưới 2300r/min được khuyến cáo)

Chế độ tải: phiên bản máy tính; cả chế độ thủ công và tự động để áp suất tải,

Phương thức cung cấp dầu: tự hấp thụ và bằng lực

Chế độ hiển thị: đồng hồ số và màn hình máy tính

Chế độ hoạt động: hoạt động thủ công và tự động

3 môi trường làm việc:Dầu thủy lực ISOVG46

4. Khối chứa dầu: thiết kế 1250L, 1200L trong thực tế

5Yêu cầu về độ tinh khiết của dầu:

GB/T14039 19/16 ((NAS10 cấp)

IV: Hướng dẫn lắp đặt

1. Sau khi đến với hệ thống thủy lực này, kiểm tra xem mọi thứ là trong các yêu cầu. nếu bàn thử nghiệm đáp ứng yêu cầu thiết kế, và nếu có bất kỳ thiệt hại. nếu không,liên hệ trực tiếp với nhà sản xuất.

• Khi mỗi bộ phận của hệ thống thủy lực được lắp đặt, hãy đảm bảo rằng nắp hoặc bọc của mỗi cổng dầu bên ngoài không rơi ra trước khi khớp ống cho thiết bị này,để tránh bất kỳ ô nhiễm của hệ thống thủy lực này.

• Sau khi hệ thống thủy lực này được vận chuyển đến vị trí để lắp đặt, cố định nó vững chắc, để tránh bất kỳ ảnh hưởng nào đến hiệu suất của hệ thống thủy lực này.

• Sau khi mỗi phần của hệ thống thủy lực này là tại

vị trí chính xác, phù hợp với ống ống cho hệ thống thủy lực theo bản vẽ hoạt động thủy lực.

5Khi làm công việc kết nối, không bỏ lỡ hoặc làm hỏng bất kỳ con dấu,

6. Sau khi hoàn thành cài đặt, xin vui lòng kết nối các thành phần điện theo sơ đồ dây.
