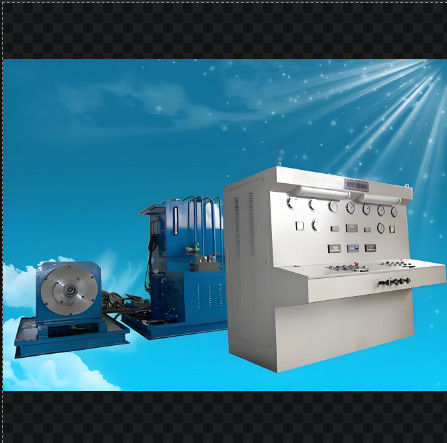

Ban thử nghiệm thủy lực áp suất rộng cho máy bơm thủy lực

Bàn thử nghiệm thủy lực toàn diện

để sửa chữa hoặc sản xuất máy bơm/động cơ/thùng xăng,

Nó kiểm tra máy bơm thủy lực (mở, đóng, bơm mở đôi), động cơ thủy lực (tốc độ cao) và thử nghiệm xi lanh và van thủy lực phụ trợ.

Mô tả chi tiết của băng kiểm tra máy bơm thủy lực

Thang thử bơm thủy lực là một thiết bị phức tạp được thiết kế để đánh giá hiệu suất, độ tin cậy và hiệu quả của bơm thủy lực.Bàn này phục vụ như một công cụ quan trọng cho các nhà sản xuấtDưới đây là mô tả chi tiết về ban thử nghiệm bơm thủy lực và các thành phần của nó.
Tổng quan về băng kiểm tra máy bơm thủy lực

Bàn thử bơm thủy lực là một hệ thống toàn diện mô phỏng điều kiện hoạt động thực tế để thử nghiệm bơm thủy lực trong các kịch bản khác nhau.bao gồm cả động cơ lái xe, một máy bơm đang được thử nghiệm, bảng điều khiển, hệ thống lọc và thiết bị thu thập dữ liệu.

Các thành phần chính của băng kiểm tra máy bơm thủy lực

1. Động cơ lái xe: Động cơ lái xe chịu trách nhiệm cung cấp năng lượng cho máy bơm đang được thử nghiệm. Nó có thể là động cơ điện hoặc động cơ thủy lực, tùy thuộc vào thiết kế băng nghiệm.Động cơ có thể điều chỉnh tốc độ của nó để mô phỏng các điều kiện hoạt động khác nhau, thường dao động từ 0 đến 3000 vòng / phút.

2. Máy bơm đang được thử nghiệm: Bàn thử nghiệm được thiết kế để chứa các loại máy bơm thủy lực khác nhau, chẳng hạn như máy bơm cối, máy bơm bánh răng, máy bơm cánh quạt và động cơ cối.Máy bơm được gắn chắc chắn trên băng ghế thử nghiệm, cho phép cài đặt và tháo rời dễ dàng.

3Bảng điều khiển: Bảng điều khiển là trung tâm trung tâm để vận hành băng ghế thử nghiệm. Nó có giao diện thân thiện với người dùng với các nút, công tắc và màn hình hiển thị.Bảng điều khiển cho phép các nhà khai thác điều chỉnh tốc độ động cơ, thiết lập giới hạn áp suất và theo dõi quá trình thử nghiệm.

4Hệ thống lọc: Một hệ thống lọc chính xác cao là một phần không thể thiếu của băng ba thử nghiệm để đảm bảo chất lỏng thủy lực vẫn sạch trong quá trình thử nghiệm.bộ lọc áp suất, và bộ lọc quay trở lại, với độ chính xác lọc đến 20 μm hoặc tốt hơn.

5Thiết bị thu thập dữ liệu: Bàn thử nghiệm được trang bị cảm biến và hệ thống thu thập dữ liệu máy tính để ghi lại và phân tích dữ liệu thử nghiệm.và tiêu thụ điện được theo dõi trong thời gian thực.

Đặc điểm và chức năng của băng kiểm tra máy bơm thủy lực

- Điều chỉnh tốc độ không bước: Bàn thử nghiệm cho phép điều chỉnh tốc độ liên tục của động cơ truyền động, cho phép các nhà khai thác thử nghiệm máy bơm trong các điều kiện hoạt động khác nhau.

- Phạm vi áp suất rộng: Bàn thử nghiệm có thể hoạt động trong một phổ áp suất rộng, thường từ 31 đến 42 Mpa, để mô phỏng môi trường làm việc khác nhau.

- đo lường chính xác cao: Việc bao gồm các đồng hồ và thước đo kỹ thuật số đảm bảo đo lường chính xác và đáng tin cậy các thông số thử nghiệm.

- Hoạt động máy tính: Hệ thống máy tính tích hợp tạo điều kiện cho việc phân tích dữ liệu tiên tiến, báo cáo và theo dõi kết quả thử nghiệm theo thời gian thực.

- An toàn được chứng nhận CE: Bàn thử nghiệm đáp ứng các tiêu chuẩn an toàn và hiệu suất châu Âu, đảm bảo môi trường thử nghiệm an toàn.
Tóm lại, băng kiểm tra máy bơm thủy lực là một công cụ quan trọng để đánh giá hiệu suất và độ tin cậy của máy bơm thủy lực.Các tính năng tiên tiến và khả năng điều khiển chính xác của nó làm cho nó trở thành một tài sản không thể thiếu cho các nhà sản xuất thiết bị thủy lực, các chuyên gia bảo trì, và các nhà nghiên cứu.

II. , Các mục thử nghiệm:

1, thử nghiệm dịch chuyển: áp suất không tải, đo dung dịch.

2, thử nghiệm hiệu suất khối lượng: hiệu suất đo khối lượng trong điều kiện hoạt động định danh,

3, kiểm tra năng lượng: năng lượng khởi động, năng lượng định giá, năng lượng quá tải.

4, Kiểm tra quá tải: dịch chuyển tối đa của máy bơm hoặc động cơ thủy lực (tốc độ cao), tốc độ danh nghĩa, áp suất danh nghĩa 110% hoặc áp suất hoạt động tối đa trong 1 phút hoặc ít hơn.

5, thử nghiệm mô-men xoắn: mô-men xoắn đầu vào của máy bơm thủy lực, mô-men xoắn cuối trục của động cơ thủy lực (kiểm tra ngược)

6, thử nghiệm rò rỉ bên ngoài: trong thử nghiệm trên, kiểm tra rò rỉ của các bộ phận niêm phong.

7, Kiểm tra phụ trợ cho van thủy lực và xi lanh thủy lực, v.v.


III. Chức năng và các thông số của băng kiểm tra

1, chế độ lái: động cơ lái, sức mạnh 110kw + 22KW + 22KW + 0,75KW

2, chế độ tốc độ: điều khiển tần số 0-3000r/min.

3, chế độ tải: máy tính bình cứu trợ tỷ lệ hai chiều tải 40MPa. Có thể kiểm tra bơm duplex.

4, lưu lượng tối đa: <= 500L/min

Tốc độ lưu lượng tối đa của hệ thống hỗ trợ áp suất thấp <= 330L/min 5,
Hệ thống hỗ trợ áp suất tối đa: 35MPa

6Tốc độ lưu lượng tối đa của hệ thống hỗ trợ áp suất cao 34L/min,
Hệ thống hỗ trợ áp suất tối đa: 31,5MPa

7, phạm vi nhiệt độ cho băng ghế thử: 0-60oC

8, với bộ tản nhiệt làm mát bằng không khí

9, yêu cầu điện: AC380V 300A

10, cảm biến và nguồn điện điều khiển: DC24V

11, máy tính tự động tạo báo cáo thử nghiệm, đường cong, thu thập dữ liệu và xuất bản.

12, chế độ hiển thị: hiển thị số về tốc độ, dòng chảy, áp suất, mô-men xoắn.
Cung cấp dầu: tự khởi tạo và cung cấp dầu ép buộc.

13, các thành phần thử nghiệm: chủ yếu thử nghiệm bơm thủy lực mở, bơm mở kép, bơm đóng, động cơ thủy lực tốc độ cao.

14, Có thể kiểm tra cả vòng quay theo chiều kim đồng hồ và vòng quay ngược chiều kim đồng hồ;

15, với bộ lọc dầu để tái chế dầu rò rỉ

16, bộ lọc cấp 4 với chức năng báo động.

17Khối lượng bể dầu: theo yêu cầu của khách hàng

18, nhà cung cấp chịu trách nhiệm lắp đặt và đưa thiết bị vào sử dụng
