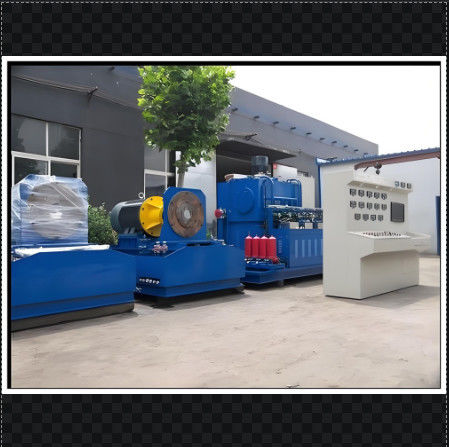

Bàn thử nghiệm máy bơm/động cơ thủy lực toàn diện

Thang thử máy bơm thủy lực toàn diện

Chức năng và các thông số của băng kiểm tra

1.lái xeĐánhchế độ: bằng động cơ điện, 160kw + 22KW + 2,2KW + 0,75KW +

2,tốc độđiều chỉnhchế độ: điều khiển bộ chuyển đổi tần số 0-1500r/min.

3,chế độ tải: tải hai chiều, thông qua van cứu trợ thủ công, 42 Mpa, bơm tandem có thể được thử nghiệm.

4.hiển thịĐánhchế độ: tốc độ xoay, dòng chảy và nhiệt độ được hiển thị bằng.meter kỹ thuật số.

Áp suất được hiển thị bằng máy đo cơ khí

Nguồn cung cấp dầu từ băng ghế thử nghiệm đến bơm cần thử nghiệm: cả tự khởi động và theo cách bắt buộc

5.những gì có thể được kiểm tra? bến thử nghiệm chủ yếu thử nghiệm máy bơm thủy lực mở, máy bơm mở song song, máy bơm đóng và động cơ thủy lực tốc độ cao. , và phụ trợ thử nghiệm van thủy lực và động cơ tốc độ thấp, vv

6 Bàn thử nghiệm có thể kiểm tra cả bơm quay theo chiều kim đồng hồ và bơm quay ngược chiều kim đồng hồ

7. ban kiểm tra có thể tạo và in báo cáo kiểm tra.

8. ban thử nghiệm có thiết bị lọc để phục hồi dầu rò rỉ.

9,khuôn lượng bể dầu: 850L-3000L

10. dầu vào và dầu ra được lọc với chức năng báo động

Chức năng của băng ghế thử nghiệm

Nó chủ yếu thử nghiệm máy bơm thủy lực mở đơn hoặc hai hoặc ba, hoặc máy bơm thủy lực đóng đơn, hoặc động cơ thủy lực tốc độ cao trục, v.v.

Chế độ lái: Động cơ điện 160KW (6 cột),

Tốc độ xoay: 0-1500r/min (1000r/minđược khuyến cáo)

Chế độ nạp: 1 nạp cho máy bơm, thông qua van cứu trợ phi công và phương pháp nạp 3 vòng,

áp suất tối đa là 35Mpa*2+31.5Mpa*1

• Nạp tải cho động cơ thủy lực:

Chế độ cấp dầu:

Lượng dầu bơm dầu áp suất thấp: 70 L/min 0-3MPa

Cung cấp dầu tự khởi động

Máy bơm dầu phụ trợ áp suất cao: 18L/min 0-31,5Mpa

Dầu phụ trợ bơm thử nghiệm: 15L/min 0-4Mpa

2# Dầu phụ trợ bơm thử nghiệm: 15L/min 0-4Mpa

Chế độ hiển thị:

1. bằng đồng hồ và máy tính;

• Dòng chảy, nhiệt độ và tốc độ được hiển thị bằng chữ số;
• Áp suất được hiển thị bằng đồng hồ và máy tính đọc tín hiệu được gửi bởi cảm biến áp suất;
• Mức dầu được hiển thị trực tiếp bằng đồng hồ đo nồng độ chất lỏng
• Chặn bộ lọc được báo động bởi đèn đỏ và buzzer

Làm sạch dầu: lọc 8 giai đoạn

Một máy bơm dầu khác được trang bị để thu hồi dầu trong rãnh dầu của khu vực nền tảng.

Phương tiện làm việc:isovg46 dầu thủy lực

Khối lượng dầu: 1000 L
