Bàn thử động cơ thủy lực phiên bản máy tính cho áp suất tải chính xác




Thang thử bơm thủy lực



đặc điểm cấu trúc.
1.

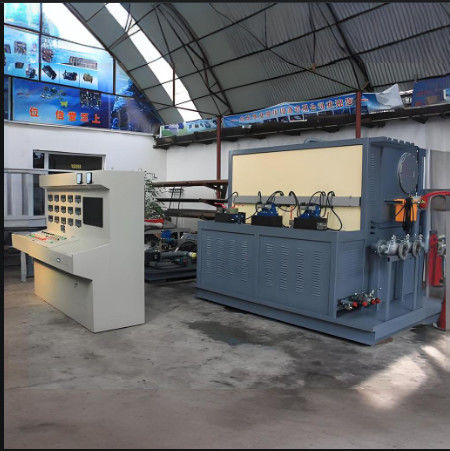

Động cơ điện là hệ thống điều khiển của toàn bộ băng ghế thử nghiệm. Bàn ghế thử nghiệm này có thể được chia thành ba phần: nền tảng động cơ điện, nền tảng bể dầu, tủ điều khiển.Cấu trúc có đặc điểm kích thước nhỏ, trọng lượng nhẹ, cấu trúc nhỏ gọn, và dễ cài đặt, vv

2.
Nó sử dụng thiết kế của khối tích hợp thủy lực, do đó, hệ thống có ít rò rỉ cấu trúc nhỏ gọn, và thuận tiện cho việc lắp ráp và tháo dỡ

3, Các ống dẫn dầu đầu ra được sắp xếp một cách trật tự, rõ ràng và dễ sử dụng và lắp đặt.


Các thông số chính



• Kích thước và các thông số chính

Trọng lượng: 3 tấn

OKích thước bên ngoài:

Nền tảng lái xe: 1400*2100*1600mm

Lưu trữ dầu chính và bàn điều khiển van: 2700*2050*2030mm

Sức mạnh động cơ: 110KW

Động cơ phụ trợ: 22KW áp suất thấp bơm cung cấp dầu là máy bơm, 45V-75A

Động cơ phụ trợ: 22KW, bơm cung cấp dầu áp suất cao là A2F23/31

Dòng chảy tối đa: 500L+500L

2. cấu hình chính và các thông số của băng ghế thử nghiệm

Chế độ lái xe: bằng động cơ điện

Tốc độ: Động cơ 4 cực, 0~3000r/min (sử dụng dưới 2300r/min được khuyến cáo)

Chế độ tải: phiên bản máy tính; cả chế độ thủ công và tự động để áp suất tải,

Phương thức cung cấp dầu: tự hấp thụ và bằng lực

Chế độ hiển thị: đồng hồ số và màn hình máy tính

Chế độ hoạt động: hoạt động thủ công và tự động

3 môi trường làm việc:Dầu thủy lực ISOVG46


4. Khối chứa dầu: thiết kế 1250L, 1200L trong thực tế

5Các yêu cầu củasự sạch sẽcủa dầu:
GB/T14039 19/16 ((NAS10 cấp)
II. đặc điểm cấu trúc.
1.
Động cơ điện là hệ thống điều khiển của toàn bộ băng ghế thử nghiệm. Bàn ghế thử nghiệm này có thể được chia thành ba phần: nền tảng động cơ điện, nền tảng bể dầu, tủ điều khiển.Cấu trúc có đặc điểm kích thước nhỏ, trọng lượng nhẹ, cấu trúc nhỏ gọn, và dễ cài đặt, vv

2.
Nó sử dụng thiết kế của khối tích hợp thủy lực, do đó, hệ thống có ít rò rỉ cấu trúc nhỏ gọn, và thuận tiện cho việc lắp ráp và tháo dỡ

3, Các ống dẫn dầu đầu ra được sắp xếp một cách trật tự, rõ ràng và dễ sử dụng và lắp đặt.


III Các thông số chính



• Kích thước và các thông số chính

Trọng lượng: 5,1 tấn

OKích thước bên ngoài:

Nền tảng lái xe: 1400*2100*1600mm

Lưu trữ dầu chính và bàn điều khiển van: 2700*2050*2030mm

Sức mạnh động cơ: 110KW

Động cơ phụ trợ: 22KW áp suất thấp bơm cung cấp dầu là máy bơm, 45V-75A

Động cơ phụ trợ: 22KW, bơm cung cấp dầu áp suất cao là A2F23/31

Dòng chảy tối đa: 500L+500L

2. cấu hình chính và các thông số của băng ghế thử nghiệm

Chế độ lái xe: bằng động cơ điện

Tốc độ: Động cơ 4 cực, 0~3000r/min (sử dụng dưới 2300r/min được khuyến cáo)

Chế độ tải: phiên bản máy tính; cả chế độ thủ công và tự động để áp suất tải,

Phương thức cung cấp dầu: tự hấp thụ và bằng lực

Chế độ hiển thị: đồng hồ số và màn hình máy tính

Chế độ hoạt động: hoạt động thủ công và tự động

3 môi trường làm việc:Dầu thủy lực ISOVG46


4. Khối chứa dầu: thiết kế 1250L, 1200L trong thực tế

5Các yêu cầu củasự sạch sẽcủa dầu:
GB/T14039 19/16 ((NAS10 cấp)


Hướng dẫn cài đặt

1. Sau khi đến với hệ thống thủy lực này, kiểm tra xem mọi thứ là trong các yêu cầu. nếu bàn thử nghiệm đáp ứng yêu cầu thiết kế, và nếu có bất kỳ thiệt hại. nếu không,liên hệ trực tiếp với nhà sản xuất.

• Khi mỗi bộ phận của hệ thống thủy lực được lắp đặt, hãy đảm bảo rằng nắp hoặc bọc của mỗi cổng dầu bên ngoài không rơi ra trước khi khớp ống cho thiết bị này,để tránh bất kỳ ô nhiễm của hệ thống thủy lực này.

• Sau khi hệ thống thủy lực này được vận chuyển đến vị trí để lắp đặt, cố định nó vững chắc, để tránh bất kỳ ảnh hưởng nào đến hiệu suất của hệ thống thủy lực này.

• Sau khi mỗi phần của hệ thống thủy lực này là tại

vị trí chính xác, phù hợp với ống ống cho hệ thống thủy lực theo bản vẽ hoạt động thủy lực.


5Khi làm công việc kết nối, không bỏ lỡ hoặc làm hỏng bất kỳ con dấu,
